Введение в термометр сопротивления ТС

Распространенные ошибки подключения термометра сопротивления ТС

Особенности эксплуатации 2-проводного термометра сопротивления

3-проводной термометр сопротивления – промышленный стандарт

Высокоточный 4-проводной термометр сопротивления

Быстрое руководство по подбору термометра сопротивления ТС

Практические рекомендации по монтажу ТС

H1：термометр сопротивления ТС: распространенные ошибки подключения и выбор между 2-проводным,3-проводным,4-проводным исполнением

термометр сопротивления ТС (RTD) является одним из самых востребованных датчиков температуры в современной промышленности, его точность напрямую зависит от грамотного выбора схемы подключения проводов. Многие инженеры совершают типовые ошибки при монтаже термометра сопротивления, что приводит к смещению показаний и потере точности измерений. Существует три основные разновидности ТС: 2-проводной,3-проводной и 4-проводной вариант, каждый из которых создан для определенных рабочих условий и требований к погрешности замера температуры.

H2：1. Почему неправильное подключение термометра сопротивления ТС снижает точность измерений

Ключевая проблема ошибочного монтажа термометра сопротивления ТС кроется в влиянии собственного сопротивления соединительных кабелей. При прокладке длинных линий сопротивление медных проводов добавляется к показаниям датчика, и контроллер ошибочно воспринимает эту лишнюю величину как изменение температуры чувствительного элемента ТС. Разница в характеристиках разных типов подключения ТС настолько велика, что неверный выбор может увеличить погрешность измерения в разы, особенно на производственных линиях котельного оборудования и полупроводникового производства。

H2：2. Характеристики 2-проводного термометра сопротивления

H3：Сфера применения и недостатки 2-проводного ТС

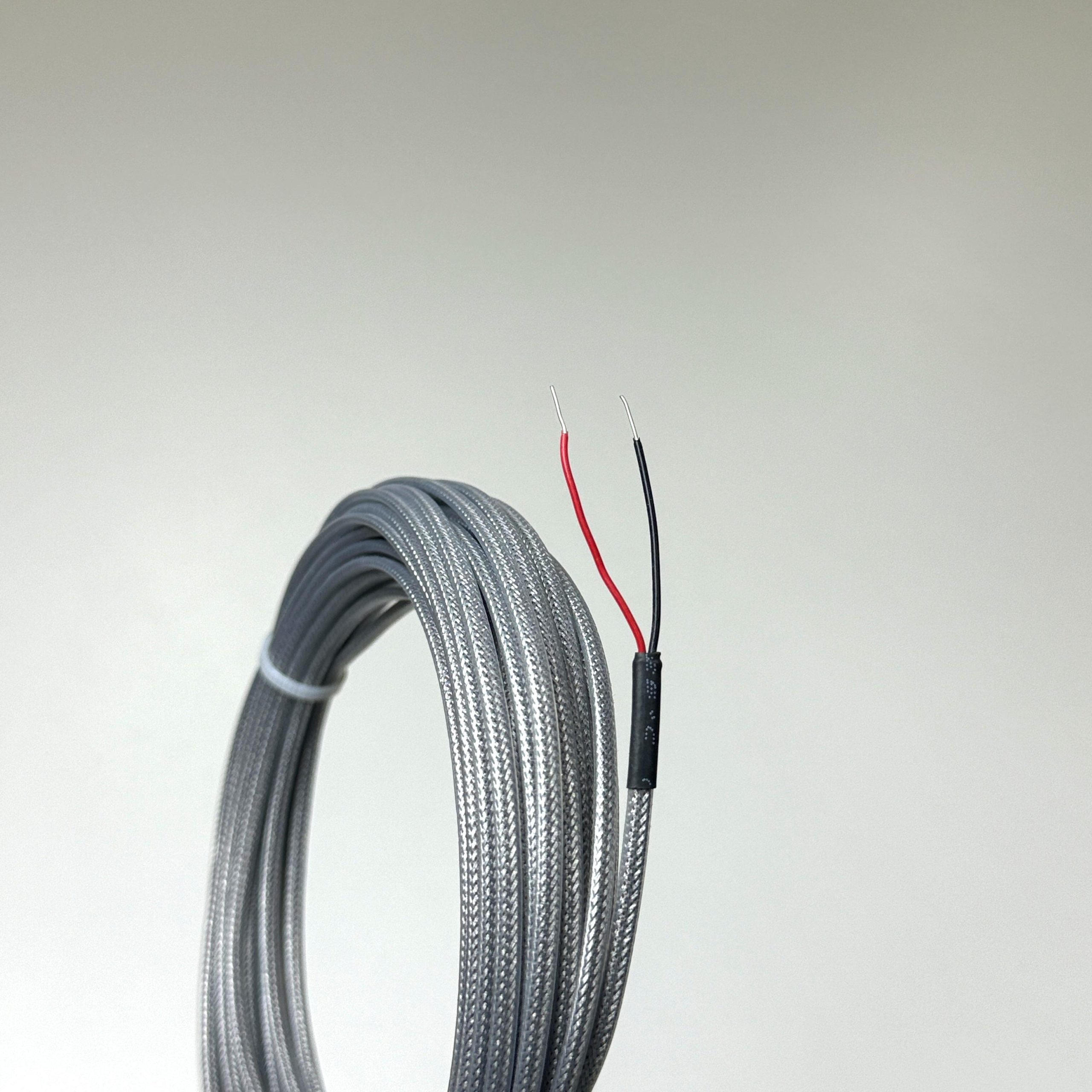

2-проводной термометр сопротивления имеет самую простую конструкцию из двух выводных проводов, благодаря чему отличается низкой стоимостью закупки среди всех модификаций ТС. Основной минус этого исполнения – полное отсутствие компенсации сопротивления кабеля: вся сопротивляемость удлинительных проводов попадает в итоговое измеренное значение термометра сопротивления. Именно поэтому производители рекомендуют монтировать 2-проводной ТС исключительно для коротких кабельных трасс длиной до 10 метров и объектов с невысокими нормативами точности замера температуры: бытовые теплосчетчики, простые емкости для хранения сырья малого предприятия.

H2：3. 3-проводной термометр сопротивления – лидер промышленного использования

H3：Принцип компенсации сопротивления у стандартного 3-проводного ТС

3-проводной термометр сопротивления стал отраслевым стандартом благодаря дополнительному компенсационному проводу, который нивелирует большую часть погрешности от сопротивления кабеля. Конструкция с тремя выводами сбалансировала стоимость изготовления и точность измерения, что сделало данный ТС основным выбором для большинства российских промышленных предприятий. Предельная рабочая длина кабеля для 3-проводного термометра сопротивления составляет от 50 до 100 метров, его массово устанавливают на промышленные котлы, технологические трубопроводы нефтехимической отрасли, насосные станции и оборудование пищевого производства. Это наиболее экономически выгодный вариант ТС для стандартного постоянного температурного мониторинга производственных процессов。

H2：4. Высокоточный 4-проводной термометр сопротивления для прецизионных замеров

H3：Схема питания и снятия сигнала у 4-проводного ТС

4-проводной термометр сопротивления относится к классу высокоточных измерительных устройств, его схема разделяет цепи подачи тока и съема сигнала. Два провода подают стабилизированный ток возбуждения на чувствительный элемент ТС, а два других независимо считывают сигнальное напряжение датчика. Такая инженерная разработка полностью исключает влияние сопротивления любых подключаемых кабелей на результат измерения термометра сопротивления, общая погрешность всего замера не превышает ±0,2%. Область эксплуатации ограничена высокотехнологичными направлениями: лабораторные научные испытания, производство полупроводниковых компонентов, фармацевтическое изготовление, где критически важна сверхточная фиксация температурных режимов.

H2：5. Краткое руководство по быстрому подбору нужного термометра сопротивления ТС

Бюджетное измерение на коротком расстоянии (до10м), низкие требования к точности: выбирайте 2-проводной термометр сопротивления;

Стандартный непрерывный промышленный контроль температуры, прокладка кабеля до100м: предпочтение отдавайте распространенному 3-проводному ТС;

Прецизионные лабораторные или высокотехнологичные производственные задачи с строгими допусками погрешности: устанавливайте высокоточный 4-проводной термометр сопротивления.

H2：6. Итоговые советы по монтажу ТС для исключения ошибок подключения

При монтаже любого термометра сопротивления предварительно рассчитывайте протяженность кабельной линии, исходя из выбранной схемы ТС. При длине трассы более 100 метров даже 3-проводной ТС теряет свои компенсационные свойства, в таких случаях обязательна установка 4-проводного исполнения термометра сопротивления.

Заключение

Правильный подбор термометра сопротивления ТС по варианту подключения проводов позволяет исключить до95% типичных погрешностей температурного контроля. Учет длины кабеля и требуемой точности – главное правило при выборе между 2-,3- и 4-проводным ТС для любого производственного объекта.
