Классификация и применение терморезисторов
2026-04-17
- История развития
Терморезисторы (термометры сопротивления) измеряют температуру по принципу изменения электрического сопротивления вещества в зависимости от температуры. Электрическое сопротивление является одной из фундаментальных физических характеристик любого тела. Теоретически любое материал может быть использован для изготовления терморезисторов, однако платина благодаря своей исключительной физической и химической стабильности является идеальным материалом для их производства.Платиновые терморезисторы обладают высокой воспроизводимостью показаний (до 10⁻⁴ К), превосходя все другие типы термометров. Поэтому в Международной температурной шкале ITS-90 платиновые терморезисторы включены в число лишь четырех стандартных измерительных приборов.
- Классификация терморезисторов

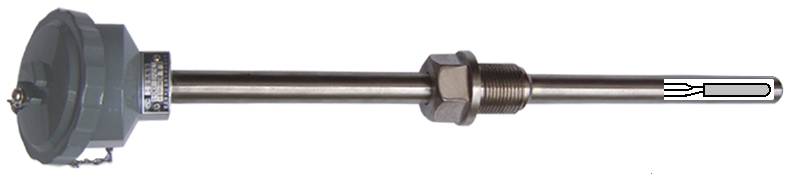

Платиновые терморезисторы по материалу чувствительного элемента делятся на стеклянные, слюдистые, керамические, толстопленочные и тонкопленочные элементы. По конструкции изделия различают промышленные платиновые терморезисторы (также называемые сборными) и минералоизолированные платиновые терморезисторы.
Типы Pt10 и Pt25 преимущественно используются для изготовления стандартных платиновых терморезисторов; они наматываются из более толстой платиновой проволоки и могут работать при температурах выше 650 °C.
Pt100 является основным типом для промышленного измерения температуры. Платиновые терморезисторы Pt100 на основе намотанной проволоки применяются при температурах до 650 °C. Для снижения стоимости при температурах до 500 °C в настоящее время широко используются тонкопленочные элементы Pt100.

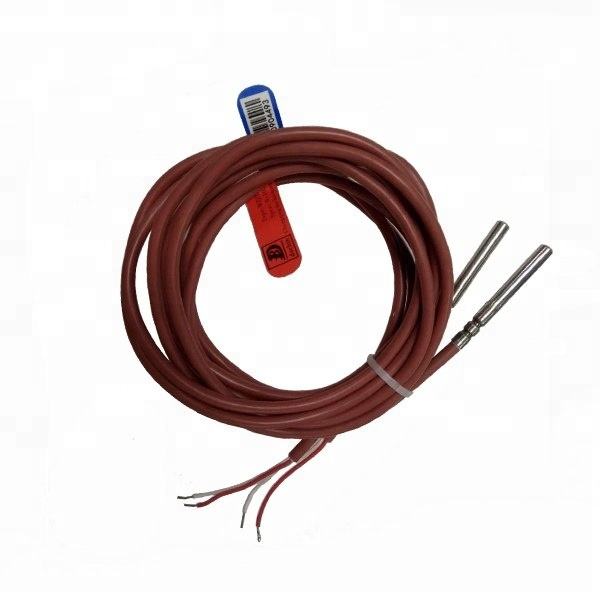

Pt500, Pt800 и Pt1000 — это тонкопленочные платиновые терморезисторы, разработанные в последние годы, которые применяются преимущественно в бытовой технике при температурах до 500 °C, например в датчиках температуры для теплосчетчиков.
