Армированные термопары и термометры сопротивления

Армированные термопары и термометры сопротивления — это второе поколение датчиков температуры, разработанное примерно в 1980-е годы на основе традиционных сборных термопар и термометров сопротивления по новой технологии. Они стали важным технологическим прорывом в истории измерительной техники.

По сравнению со сборными изделиями армированные датчики имеют меньший диаметр, высокую герметичность, хорошую гибкость, быстрый тепловой отклик, повышенную надежность, низкую стоимость, пригодность для массового производства и удобство в эксплуатации.

Материал армированных датчиков

Базовый материал также называют «термоэлементом» или «арматурой», его стандартное название — кабель для армированных термопар. Для платиновых термометров сопротивления его называют «армированным платиновым выводом».

Он объединяет три основные части датчика температуры:термоэлектроды (провода термопары) или выводы термометра сопротивления, изоляционный материал и защитную оболочку.Путем многократной протяжки и уменьшения диаметра получается компактный неразборный гибкий монолитный элемент малого диаметра.

Защитная оболочка изготавливается из нержавеющей стали, жаропрочных сплавов и других металлических материалов.

Диаметр армированных термопар: обычно ф0,5–8,0 мм

Диаметр армированных платиновых термометров сопротивления: обычно ф3,0–8,0 мм

Все стандартные марки термопар и термометров сопротивления могут изготавливаться по армированной технологии.

Конструкция и применение

Конструктивно датчик состоит из двух концов и пяти частей:кабель нарезается на необходимую длину, после чего формируется рабочий (измерительный) конец и соединительный конец, устанавливаются монтажные и крепежные элементы.

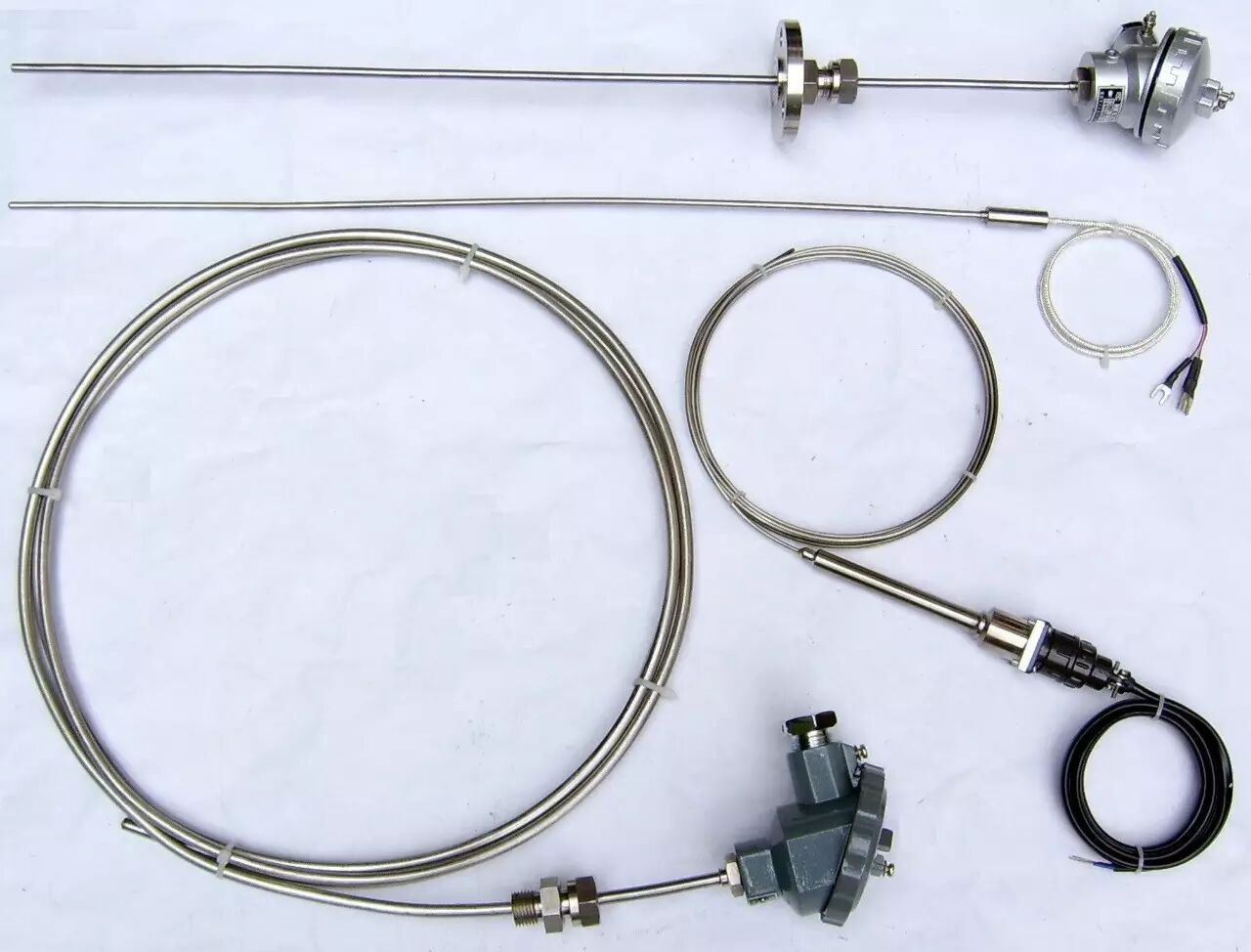

Длина одного армированного элемента может достигать 20 метров и более.Выделяют три основные типа:

Стандартный тип

Тип с удлинительной трубкой

Тип вставки для сборных термочувствительных элементов

Армированные датчики с удлинительной трубкой обычно применяются совместно с защитными гильзами (термостаканами), что позволяет заменять чувствительный элемент без остановки оборудования.

Армированные термопары и термометры сопротивления могут заменять сборные изделия в большинстве случаев.Они широко применяются для измерения температуры на оборудовании и в технологических процессах в машиностроении, химической промышленности, авиакосмической отрасли, энергетике, строительстве, фармацевтике, пищевой промышленности и других отраслях.

Типичные объекты применения:электропечи, сушильные шкафы, ванны, резервуары, трубопроводы, установки сжигания, нагревательные устройства, а также технологические процессы с физическими и химическими реакциями.
