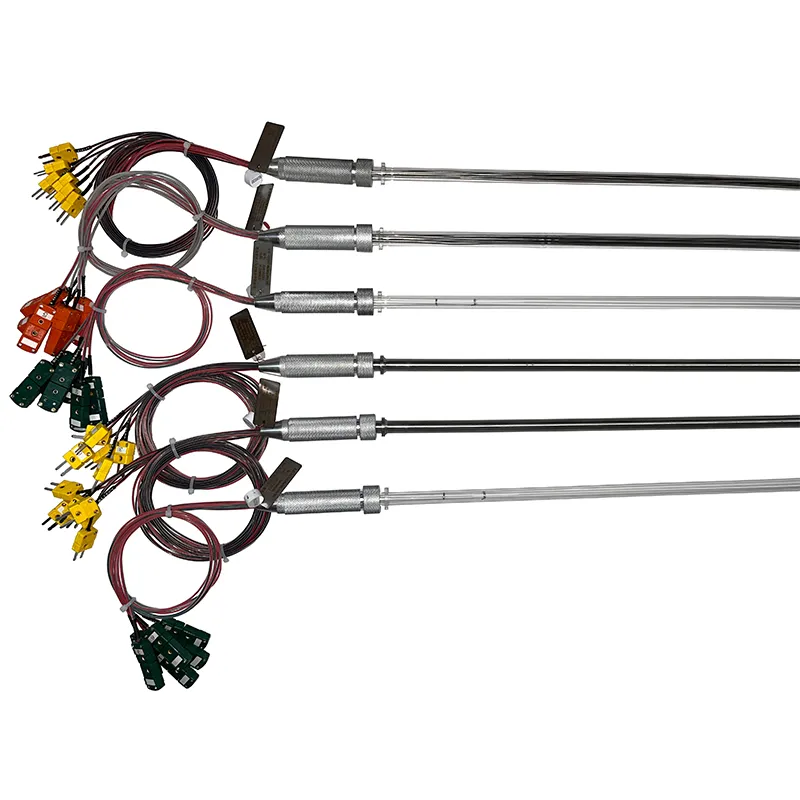

Термопары типа S/R для применения внутри печей в полупроводниковой промышленности
Термопары для установки внутри печи предназначены для прямого измерения температуры кремниевых пластин непосредственно в рабочем объеме печи.
Описание
маркер
Описание продукта
Термопары типа S/R для применения внутри печей в полупроводниковой промышленности.
Термопары для установки внутри печи предназначены для прямого измерения температуры кремниевых пластин непосредственно в рабочем объеме печи.Как правило, представляют собой многоканальные термопары с 3-9 измерительными точками, что позволяет точно определять температурный профиль по пластинам.Продукция отличается надежностью, высокой точностью, стабильностью, быстрым тепловым откликом, устойчивостью к помехам, стойкостью к термическим ударам и длительным сроком службы.Могут использоваться для мониторинга и контроля температуры внутри таких устройств, как печи диффузии, окисления и отжига в полупроводниковом производстве.
Ключевые параметры
| Технические характеристики | Термопара для печей диффузии (Внутрипечная) | Термопара для печей окисления (Внутрипечная) |
| Тип (градуировка) | S, R | K, N |
| Диаметр термоэлектродов / оболочки | φ0.35~0.5 мм | φ2~4 мм |
| Рабочий диапазон температур | 0~1100 °C | 0~950 °C |
| Точность измерения | ±1.0 °C | ±1.5 °C или 0.4%t |
| Длина защитной гильзы | ≤4000 мм | ≤4000 мм |
| Диаметр защитной гильзы | φ12~18 мм | φ14~22 мм |
| Материал защитной гильзы | Кварц | 310S или 321 |
| Конструкция измерительного конца | Открытый (неизолированный) спай | Изолированный спай |
| Количество измерительных точек | 3~6 точек | 3~9 точек |
| Способ подключения | Миниатюрный разъем | Миниатюрный разъем |
| Компенсационные провода | SC-2x0.5FPF | KX(NX)-2x0.5FPF |
| Конструктивная особенность | Сложность комбинированной сборки отдельных термопар | Отдельные термопары могут свободно комбинироваться |
Особенности продукции
Металлические материалы обеспечивают высокую термическую стабильность, отличную линейность температурной характеристики и малую погрешность, что удовлетворяет требованиям прецизионных измерений.
Поддержка индивидуального заказа длины и диаметра зонда, а также способа монтажа для соответствия компоновке различных типов печей.
Оптимизированы для соблюдения требований чистоты, высоких температур и низкого уровня загрязнений в полупроводниковых печах, исключая влияние на производственный процесс.
Другие ключевые слова: Внутризонные термопары для печей диффузии, Термопара типа S, Термопара типа R.
