Введение
Биметаллический термометр – это широко распространенный промышленный прибор для локального измерения температуры. Он работает без внешнего питания, прост в обслуживании и отличается высокой надежностью. В этой статье мы подробно рассмотрим его конструкцию, принцип действия, технические характеристики, классификацию и области применения.
1. Конструкция и принцип работы биметаллического термометра
Биметаллический термометр изготавливается на основе физического принципа теплового расширения металлов.
Основные элементы конструкции
Прибор состоит из нескольких ключевых частей:
- Чувствительный элемент: сердце прибора, изготовленное из биметаллической пластины.
- Металлическая защитная трубка: защищает чувствительный элемент от внешних воздействий.
- Передающий механизм: вал, соединяющий чувствительный элемент со стрелкой.
- Циферблат с корпусом: для отображения показаний.
- Монтажное крепление: для установки на технологическом оборудовании.
Как работает биметаллический термометр?
Чувствительный элемент изготавливается из двух металлов с разными коэффициентами теплового расширения, склеенных между собой (биметаллическая пластина). Ее сворачивают в спираль или другую форму и помещают в защитную трубку.
Один конец спирали фиксируется неподвижно, а другой через передающий вал соединен со стрелкой. При изменении температуры биметаллическая спираль начинает скручиваться или раскручиваться, поворачивая стрелку. Угол поворота линейно зависит от изменения температуры, что позволяет по калиброванному циферблату считывать показания.
2. Технические характеристики биметаллического термометра
Стандартные параметры прибора:
- Диапазон измерения температуры: от -80 ℃ до +500 ℃
- Класс точности: 1,5% или 1,0% от диапазона измерения
- Разрешение шкалы: от 1 ℃ до 5 ℃
- Время теплового отклика: ≤ 40 с
- Защитная трубка: диаметр Φ4, Φ6, Φ8, Φ10, Φ12 мм (длина по заказу)
- Монтажная резьба: стандартная M27×2
- Диаметр циферблата: Φ25, Φ40, Φ60, Φ100, Φ150 мм
- Степень защиты: IP55
- Погрешность регулировки угла: не более 1,0% от диапазона
- Возвратная погрешность: не более абсолютного значения основной погрешности
- Повторяемость: не более 1/2 абсолютного значения основной погрешности
- Стандарты: соответствует JB/T 8803, JJG 226
3. Классификация и области применения
Биметаллические термометры классифицируются по нескольким признакам, что позволяет выбрать прибор для любых условий.
Классификация
- По ориентации циферблата: осевые, радиальные, угловые (135°) и универсальные.

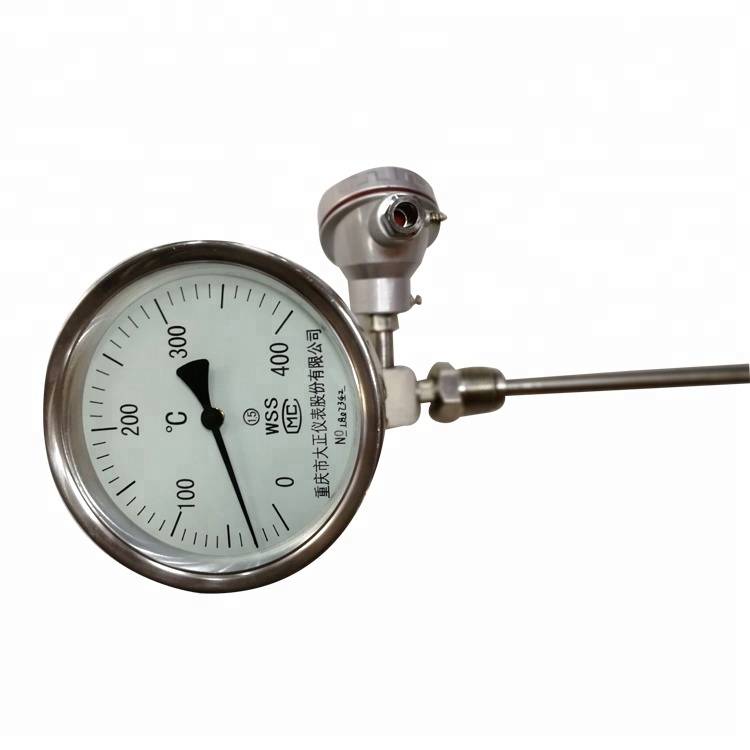

- По функциональному назначению: обычные, с электрическим контактом (сигнализацией) и с дистанционной передачей сигнала.
- По условиям эксплуатации: обычные, вибростойкие, взрывозащищенные и водонепроницаемые.
Области применения
Биметаллический термометр является идеальной альтернативой жидкостным термометрам. Он широко используется в:
- Нефтехимической промышленности
- Судостроении
- Машиностроении
- Фармацевтической и пищевой промышленности
- Системах отопления и вентиляции
Заключение
Биметаллический термометр – это простой, надежный и автономный прибор для измерения температуры в диапазоне от -80 до 500 ℃. Его универсальность, доступность и низкие требования к обслуживанию делают его незаменимым во многих отраслях промышленности.
Чунцин Дучин Приборы для измерения температуры предлагает широкий ассортимент биметаллических термометров различных типов и исполнений, а также индивидуальные решения под требования заказчика.
