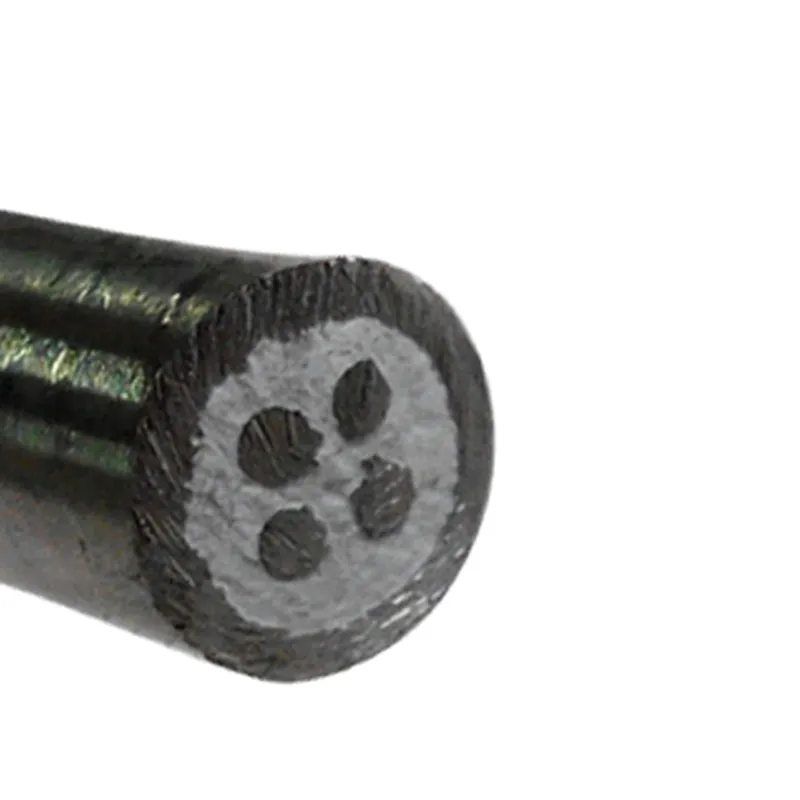

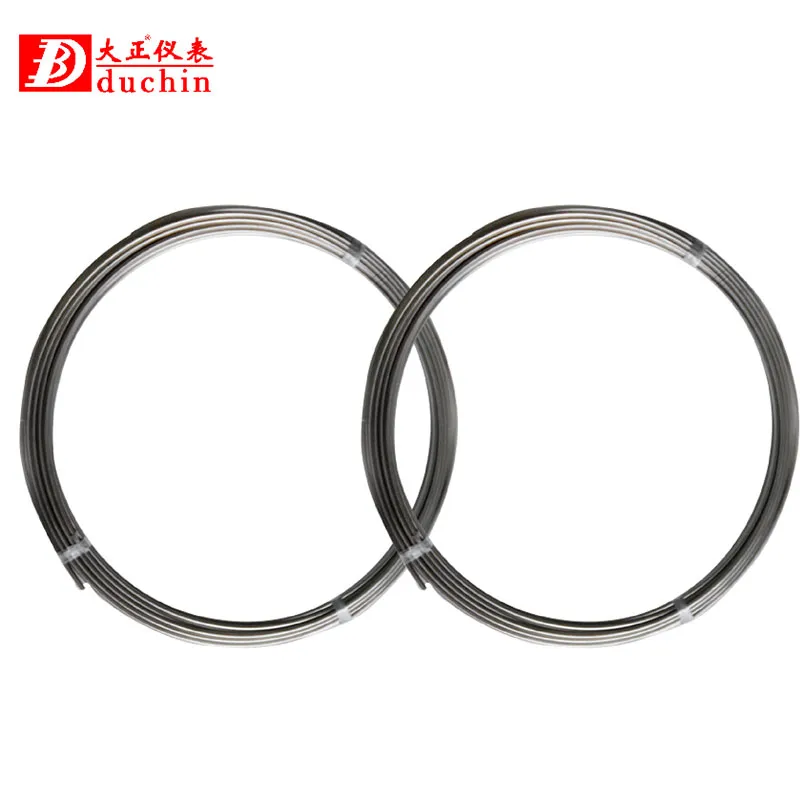

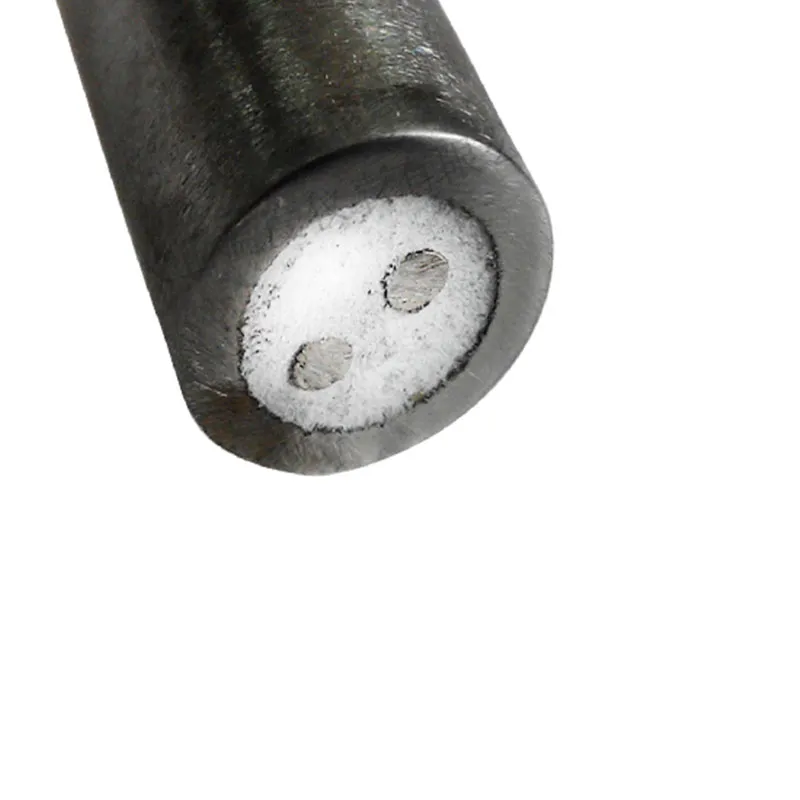

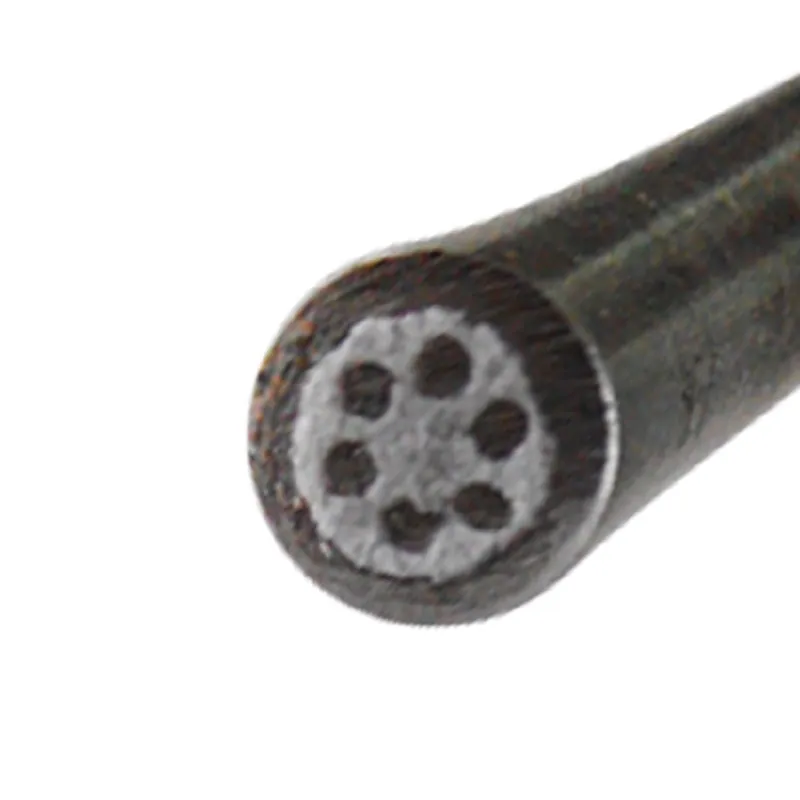

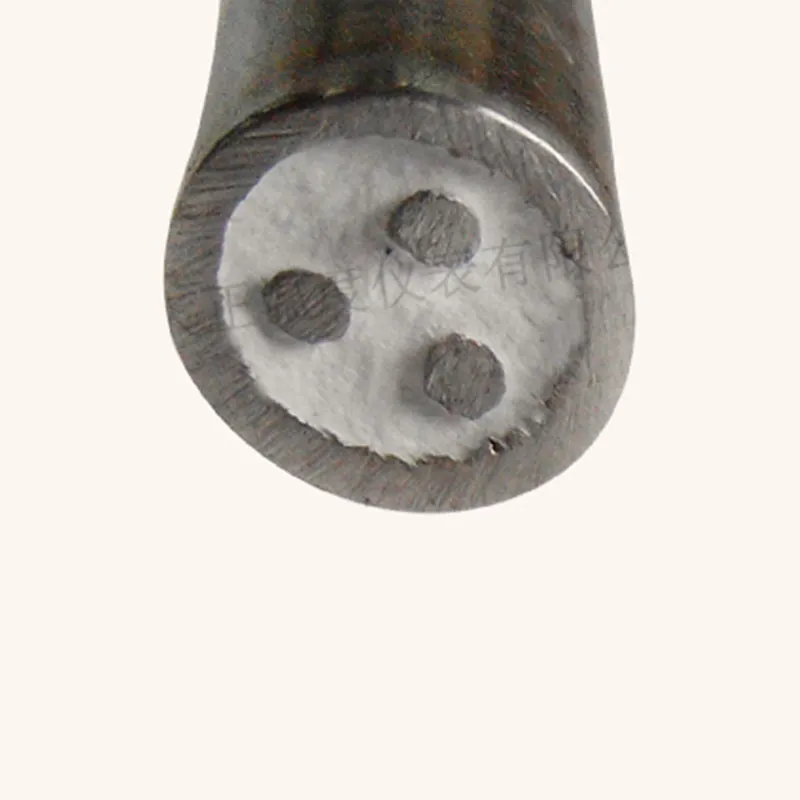

Термопарный кабель в металлической оболочке представляет собой гибкий измерительный кабель, в котором термоэлектродная проволока, изоляционный материал и металлическая защитная оболочка интегрированы в единую монолитную конструкцию.
Термопарный кабель в металлической оболочке представляет собой гибкий измерительный кабель, в котором термоэлектродная проволока, изоляционный материал и металлическая защитная оболочка интегрированы в единую монолитную конструкцию. Его ключевая функция — сочетание температурно-измерительной способности термопары с защитными и экранирующими свойствами оболочечной конструкции. Такой кабель может напрямую использоваться в качестве чувствительного элемента и линии передачи для термопары в оболочке (КИП), идеально подходя для тяжёлых промышленных условий: стеснённые пространства, вибрации, удары, коррозия и абразивный износ.
| №
|
Диаметр оболочки и допуск | Мин. толщина стенки оболочки | Для термопар из неблагородных металлов | Для термопар из благородных металлов | Макс. длина бухты | ||
| Мин. диам. проволоки | Мин. толщина изоляции | Мин. диам. проволоки | Мин. толщина изоляции | ||||
| 1 | 0.5±0.025 | 0.05 | 0.08 | 0.04 | 100м | ||
| 2 | 1.0±0.025 | 0.10 | 0.15 | 0.08 | 0.10 | 0.12 | 200м |
| 3 | 1.5±0.025 | 0.15 | 0.23 | 0.12 | 0.15 | 0.17 | 100м |
| 4 | 2.0±0.025 | 0.20 | 0.30 | 0.16 | 0.20 | 0.23 | 90м |
| 5 | 3.0±0.030 | 0.30 | 0.45 | 0.24 | 0.30 | 0.34 | 80м |
| 6 | 4.0±0.040 | 0.40 | 0.60 | 0.32 | 0.40 | 0.47 | 50м |
| 7 | 4.5±0.045 | 0.45 | 0.68 | 0.36 | 0.40 | 0.52 | 40м |
| 8 | 5.0±0.050 | 0.50 | 0.75 | 0.40 | 0.45 | 0.62 | 35м |
| 9 | 6.0±0.060 | 0.60 | 0.90 | 0.48 | 0.45 | 0.80 | 20м |
| 10 | 8.0±0.080 | 0.80 | 1.20 | 0.64 | 0.45 | 1.16 | 11м |
Представляет собой плотно интегрированную структуру из термоэлектродной проволоки, изоляционного слоя (оксид магния) и оболочки, являясь ключевым базовым материалом для термопар и термометров сопротивления в металлической оболочке (КИП).
Соответствует отраслевым стандартам JB/T 8205, GB/T 18404 и другим, что гарантирует серийное производство и стабильное качество.
Поддерживает как неблагородные, так и благородные металлы в качестве термоэлектродов, что позволяет адаптировать продукт к различным температурным диапазонам.
Гибкое применение: Может напрямую перерабатываться в готовые термопары/термометры сопротивления в оболочке или продаваться в качестве сырья (полуфабриката).
Термопарный кабель в металлической оболочке
Термопарный кабель в оболочке из неблагородных металлов
Термопарный кабель в оболочке из благородных металлов
Базовый материал для термопар в оболочке (КИП)
Термопарный кабель в оболочке типа K
Высокотемпературный кабель в оболочке типов S/R
Термопарный кабель в оболочке на 1200°C
