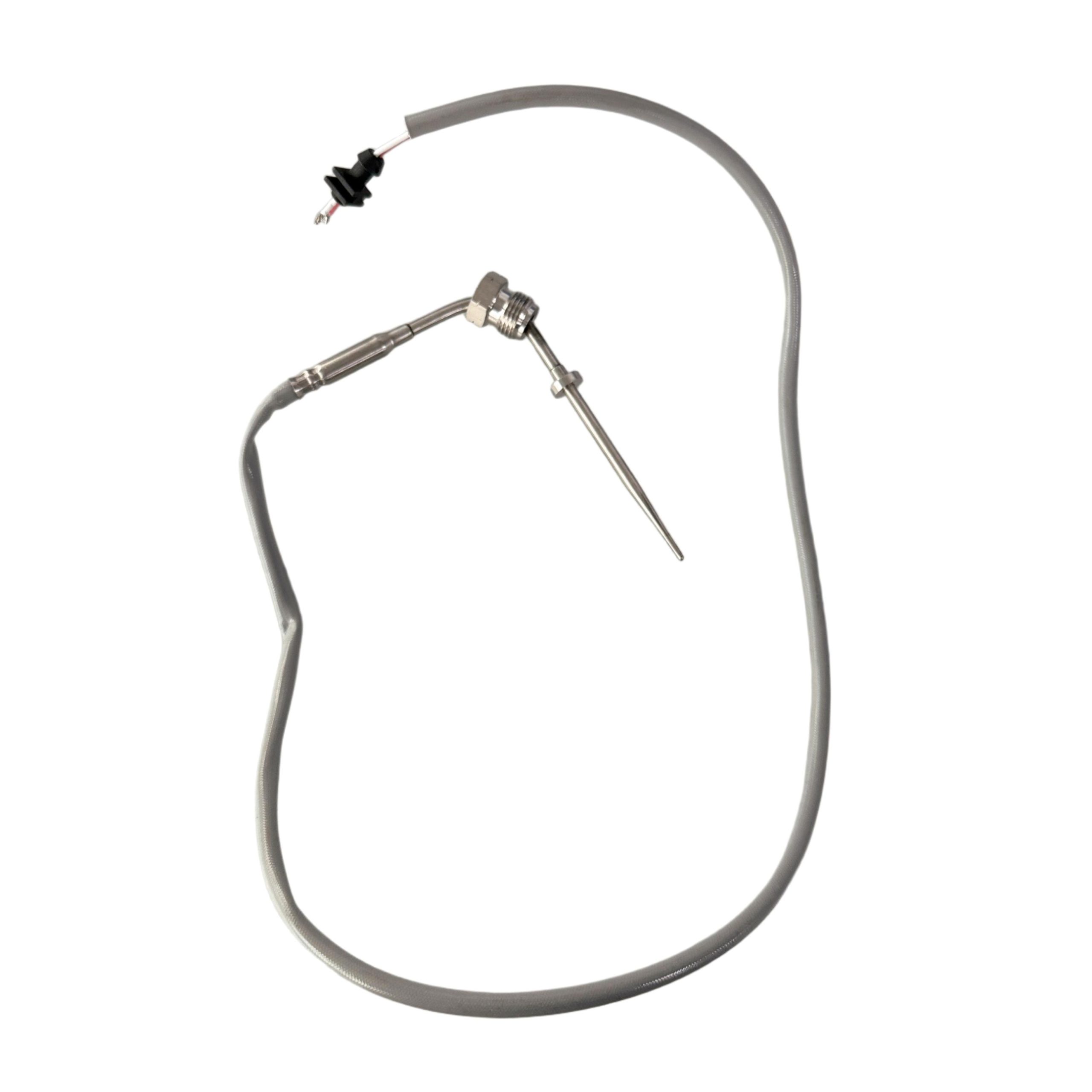

Термопара типа N 1100°C Датчик температуры выхлопных газов EGT 1 класс точности
2026-05-08
- Введение в термопару типа N
- Принцип работы термопары типа N
- Ключевые особенности термопары типа N
- Технические параметры термопары типа N
- Области применения термопары типа N
- Преимущества перед аналогами
1. Введение в термопару типа N
Термопара типа N — это высокоточный промышленный и автомобильный датчик температуры, предназначенный для измерения температуры выхлопных газов в диапазоне 0–1100°C. Изготовленный из сплавов NiCrSi-NiSiMg, этот термодатчик сочетает высокую термостойкость, стабильность и точность 1 класса, что делает его идеальным выбором для систем контроля температуры двигателя, турбонаддува и каталитических нейтрализаторов.
IP65 степень защиты и прочная конструкция позволяют использовать термопару типа N в сложных условиях, а возможность OEM-поддержки позволяет адаптировать датчик под любые требования заказчика.
2. Принцип работы термопары типа N
Работа термопары типа N основана на эффекте Зеебека. Два проводника из разных материалов (NiCrSi и NiSiMg) образуют замкнутый контур. При разнице температур между измерительным и опорным концами в контуре возникает термоэлектродвижущая сила (ТЭДС), пропорциональная разнице температур.
Этот сигнал передается в блок управления двигателем (ЭБУ), который преобразует его в данные о температуре. Благодаря этому термопара типа N обеспечивает точный контроль температуры выхлопных газов, предотвращает перегрев двигателя и оптимизирует работу каталитического нейтрализатора.
3. Ключевые особенности термопары типа N
Термопара типа N отличается рядом преимуществ, которые выделяют её среди других температурных датчиков:
- Беззаземленная бронированная конструкция: Устойчивость к окислению и высоким температурам, стабильность работы при длительных нагрузках.
- Конический зонд (4,5 мм → 1,9 мм): Быстрый отклик на изменения температуры, возможность установки в ограниченных пространствах двигательного отсека.
- Защитная оболочка из Inconel 600: Выдерживает температуру до 1100°C, обладает высокой механической прочностью и коррозионной стойкостью.
- 1 класс точности: Погрешность измерения составляет ±1,5°C или ±0,4% от измеряемой температуры, что гарантирует точные данные для ЭБУ.
- Резьбовое крепление: Доступны варианты с резьбой M14×1,5 и M16×1,5, что обеспечивает быструю и надежную установку.
- Силикон-стекловолоконный кабель: Длина 1 метр, устойчивый к высоким температурам и механическим повреждениям.
- Степень защиты IP65: Защита от пыли и влаги, что позволяет использовать термопару типа N в любых погодных условиях.
4. Технические параметры термопары типа N
| Параметр | Значение |
|---|---|
| Тип термопары | Тип N (NiCrSi-NiSiMg) |
| Диапазон измерения температуры | 0–1100°C |
| Класс точности | 1 класс, ±1,5°C или ±0,4% t |
| Разрешение по температуре | 2,5°C |
| Материал зонда | Inconel 600 |
| Конструкция зонда | Конический (4,5 мм → 1,9 мм), прямоугольный |
| Резьбовое соединение | M14×1,5 / M16×1,5 |
| Кабель | Силикон-стекловолокно, длина 1 м |
| Степень защиты | IP65 |
| Сертификаты | CE, RoHS, ISO |
5. Области применения термопары типа N
Термопара типа N широко используется в автомобильной и промышленной сфере:
- Автомобильные системы EGT: Контроль температуры выхлопных газов для оптимизации работы двигателя и снижения выбросов.
- Турбонаддувы: Мониторинг температуры турбины для предотвращения перегрева и продления срока службы.
- Каталитические нейтрализаторы: Контроль температуры для поддержания эффективности очистки выхлопных газов.
- Промышленные печи и котлы: Измерение высоких температур в технологических процессах.
Благодаря своей универсальности и надежности, термопара типа N является востребованным решением для OEM-производителей и сервисных центров.
6. Преимущества перед аналогами
По сравнению с термопарами типов K и J, термопара типа N имеет более высокую устойчивость к окислению при высоких температурах и меньшую погрешность измерения в диапазоне 800–1100°C. Это делает её более долговечной и точной для автомобильных приложений, где стабильность данных критически важна.
Кроме того, возможность индивидуальной адаптации под требования заказчика делает термопару типа N гибким решением для любых задач контроля температуры.
