Частые вопросы по измерению температуры термопарами и терморезисторами (Часть 3)
2026-03-31
VI.Сколько существует способов подключения выводов терморезистора? В чем их различие?
У терморезисторов существует 3 способа подключения:2-проводной, 3-проводной и 4-проводной.
2-проводное подключение: простое в монтаже, но имеет дополнительную погрешность от сопротивления проводов.Поэтому не подходит для терморезисторов класса точности А, а длина соединительных проводов не должна быть слишком большой.
3-проводное подключение: позволяет исключить влияние сопротивления проводов, точность измерения выше, чем при 2-проводном.Является самым распространенным в технологических системах контроля.
4-проводное подключение: не только исключает влияние сопротивления проводов, но и компенсирует его при одинаковом сопротивлении всех участков.Применяется при высокоточных измерениях.

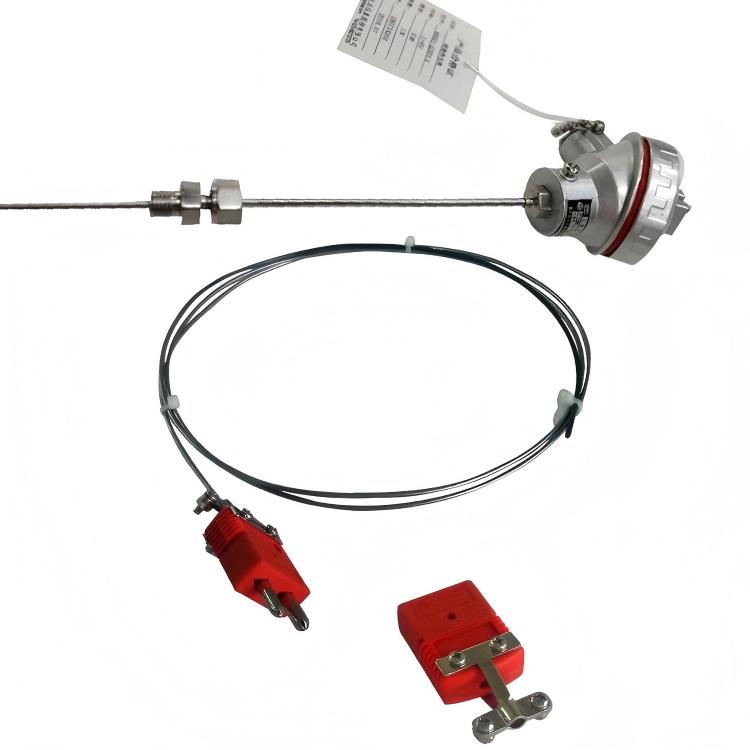

VII. Каковы преимущества и недостатки термопары типа N по сравнению с термопарой типа K?
Преимущества термопары типа N:
Высокая окалиностойкость при высоких температурах и отличная долговременная стабильность.У термопары типа K селективное окисление хрома Cr и кремния Si в никель-хромовом положительном электроде приводит к неоднородности сплава и дрейфу термо-ЭДС.У термопары типа N повышено содержание Cr и Si, что переводит окисление из внутреннего в поверхностное, поэтому реакция протекает только на поверхности.
Хорошая стабильность при кратковременных тепловых циклах в низком диапазоне; подавлено магнитное превращение.
Повышенная устойчивость к ионизирующему излучению.В термопаре типа N отсутствуют легко разрушающиеся элементы Mn и Co, присутствующие в типе K, что повышает устойчивость к нейтронному излучению.
Лучшая линейность термо-ЭДС по сравнению с типом K в диапазоне 400–1300 °C.
Недостатки термопары типа N:
Материал термопары типа N тверже, чем у типа K, поэтому его сложнее обрабатывать.
Относительно высокая стоимость.Коэффициент теплового расширения термопары типа N на 15% ниже, чем у нержавеющей стали, поэтому для бронированных термопар типа N в качестве оболочки используется сплав NiCrSi/NiSi.
Большая нелинейная погрешность в диапазоне -200–400 °C.
