Часто задаваемые вопросы по измерению температуры термопарами / платиновыми терморезисторами (IV)
2026-04-03
VIII. Как выбрать подходящий термокожух?
Форма термокожуха определяется в основном температурой среды, давлением, плотностью, скоростью потока и требуемой длиной погружения.Стандарт ASME/ANSI PIC19.3 содержит подробные требования к этому вопросу. С помощью программного обеспечения для анализа прочности термокожухов можно определить, соответствует ли конструкция технологическим требованиям.
Для термокожухов, устанавливаемых на месте эксплуатации, необходимо проводить расчет прочности. На прочность термокожуха влияют три основных фактора:
Вибрация, вызываемая потокомЖидкость, протекающая вокруг термокожуха, образует вихри с определенной частотой, называемой частотой вихреобразования, которая пропорциональна скорости потока.Если эта частота близка или совпадает с собственной частотой термокожуха, возникает резонанс, приводящий к поглощению большого количества энергии, высоким напряжениям и возможному повреждению термокожуха и датчика внутри него.Стандарт ASME требует, чтобы отношение частоты вихреобразования к собственной частоте термокожуха было менее 0,8.
Напряжение, вызываемое потокомПоток жидкости создает усилие на термокожух, которое зависит от скорости потока и плотности среды. Это напряжение может быть определено расчетом.
Технологическое давлениеМаксимальное статическое давление, выдерживаемое термокожухом, может быть рассчитано.
Основные типы соединения термокожухов: резьбовое, фланцевое и сварное.

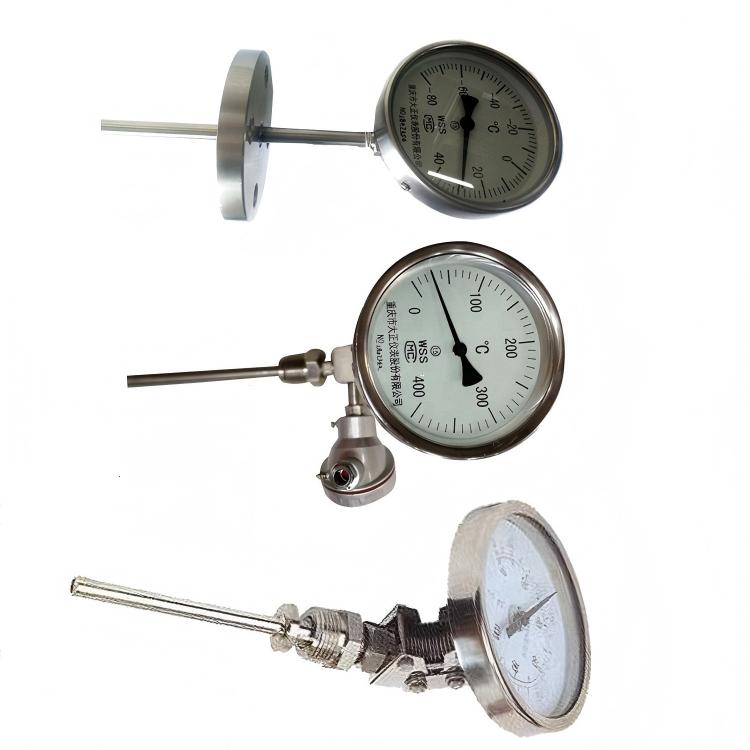

IX.Как выбрать подходящий биметаллический термометр?
При горизонтальной установке: выбирайте аксиальный или универсальный биметаллический термометр.
При вертикальной установке: выбирайте радиальный или универсальный биметаллический термометр.
При наклонной установке: выбирайте аксиальный, радиальный или универсальный тип в соответствии с реальными потребностями.
Если требуется контроль верхнего и нижнего пределов температуры с сигнализацией, используйте биметаллический термометр с электрическим контактом.
- Каковы преимущества и недостатки биметаллических термометров?
Преимущества:относительно низкая цена, наглядность показаний.
Недостатки:небольшой диапазон измерения температуры, относительно низкая точность.
Они обычно используются как местные измерительные и индикаторные приборы.
