Часто задаваемые вопросы по измерению температуры термопарами и терморезисторами (Часть 2)

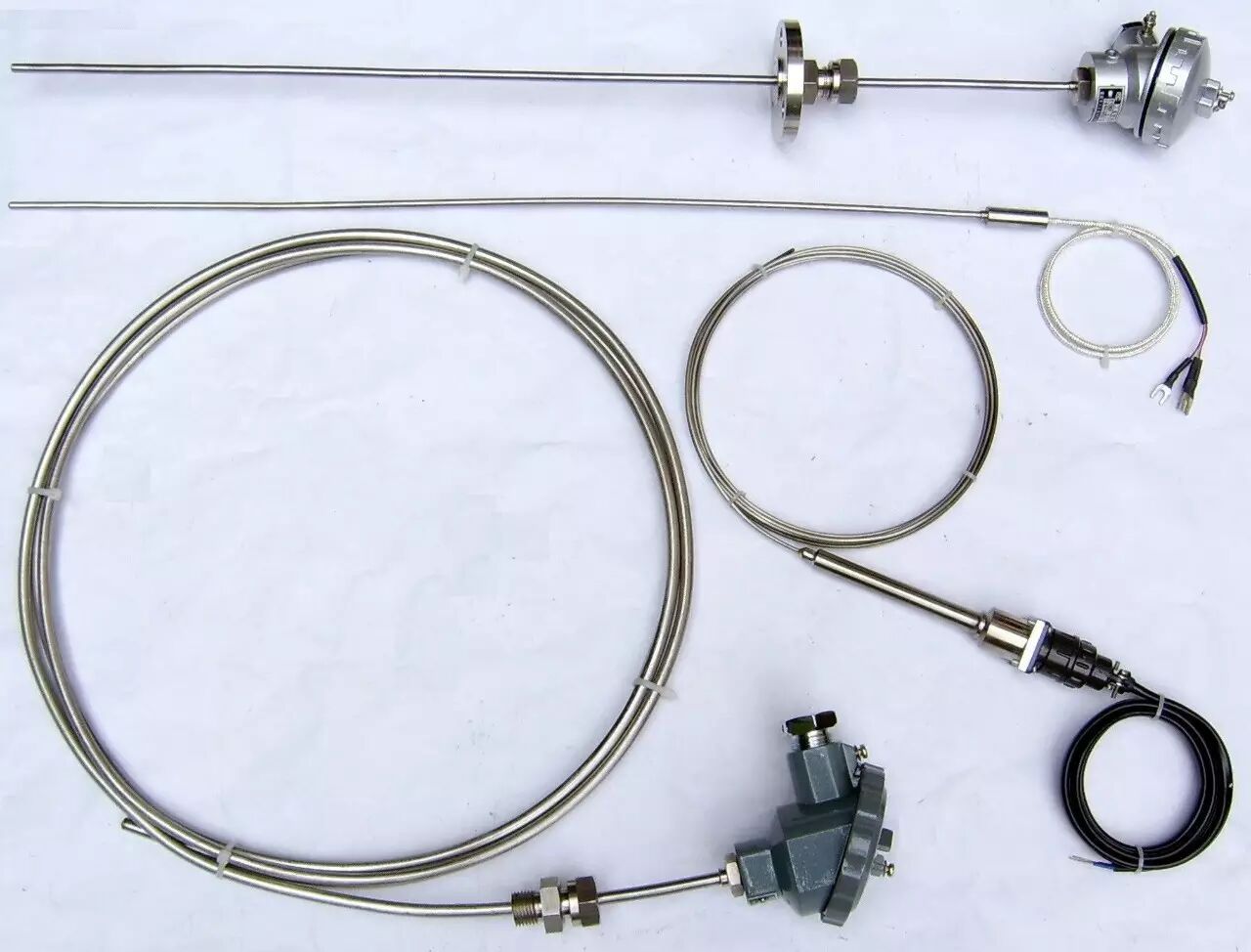

1. Что такое минералоизолированная термопара и в чем ее преимущества?

Согласно стандарту IEC 1515 она называется mineral insulated thermocouple cable – минералоизолированный кабель термопары.Она изготавливается путем совместного волочения термоэлектродов, изоляционного материала и оболочки. Ее внешняя поверхность выглядит так, будто покрыта слоем «брони», поэтому ее называют минералоизолированной термопарой.

По сравнению с обычными сборными термопарами она обладает повышенной прочностью на давление, хорошей гибкостью, высокой окалиностойкостью и длительным сроком службы.

1. Какие существуют типы термопар и в чем их особенности?

Распространены следующие типы термопар: S, R, B, N, K, E, J, T.Из них S, R, B относятся к благородным металлическим термопарам, а N, K, E, J, T – к термопарам из обычных металлов.

Тип S: Обладает высокой окалиностойкостью, предназначен для непрерывной работы в окислительной и инертной атмосфере. Длительная рабочая температура – 1400℃, кратковременная – 1600℃. Имеет наивысшую точность среди всех термопар, обычно используется как эталонная термопара.

Тип R: По своим характеристикам практически совпадает с типом S, за исключением того, что его термо-ЭДС примерно на 15% выше.

Тип B: При комнатной температуре его термо-ЭДС чрезвычайно мала, поэтому при измерении обычно не требуются компенсационные провода. Длительная рабочая температура – 1600℃, кратковременная – 1800℃. Может работать в окислительной или нейтральной атмосфере, а также кратковременно в вакууме.

Тип N: Обладает высокой окалиностойкостью при температурах до 1300℃, хорошей долговременной стабильностью термо-ЭДС и воспроизводимостью при кратковременных тепловых циклах, устойчивостью к радиации и низким температурам. Может частично заменять термопару типа S.

Тип K: Высокая окалиностойкость, предназначена для непрерывной работы в окислительной и инертной атмосфере. Длительная рабочая температура – 1000℃, кратковременная – 1200℃. Является самой распространенной термопарой.

Тип E: Обладает наибольшей термо-ЭДС (самой высокой чувствительностью) среди распространенных термопар. Предназначена для непрерывной работы в окислительной и инертной атмосфере, рабочий диапазон температур – 0–800℃.

Тип J: Может работать как в окислительной атмосфере (макс. 750℃), так и в восстановительной атмосфере (макс. 950℃). Устойчив к коррозии водородом и оксидом углерода, широко применяется в нефтепереработке и химической промышленности.

Тип T: Обладает наивысшей точностью среди всех термопар из обычных металлов, обычно используется для измерения температур ниже 300℃.
