Удлиняющие и компенсационные провода для термопар: полное руководство (2025)

Применение удлиняющих и компенсационных проводов для термопар

I. Зачем нужны компенсационные провода?

При измерении температуры термопарами необходимо поддерживать постоянную температуру опорного спая термопары. В противном случае возникают погрешности измерения, которые существенно снижают точность контроля температуры. В реальных условиях эксплуатации опорный спай термопары часто находится рядом с источником высокой температуры, из-за чего его температура нестабильна. Поэтому необходимо вынести опорный спай в зону с более стабильной температурой. Компенсационные провода изготавливаются из тех же металлов, что и термопары, либо из доступных недорогих сплавов, имеющих идентичные термоэлектрические характеристики (термо-ЭДС) в заданном диапазоне температур (обычно 0-100 °С). Они служат для удлинения термопары или соединения её с контрольно-измерительными приборами (например, электронными потенциометрами). Поэтому термопары при эксплуатации подключаются именно через компенсационные провода. Однако они не устраняют влияние ненулевой температуры опорного спая, поэтому на практике требуется коррекция температуры опорного спая до 0 °С.

Введение

1. Зачем нужны компенсационные провода для термопар?

2. Правила использования компенсационных проводов

• Соответствие типу термопары: каждый тип провода используется только с соответствующим типом термопары, их термо-ЭДС должны совпадать в рабочем диапазоне.
• Правильное подключение: обе пары контактов (к термопаре и к прибору) должны находиться при одинаковой температуре, а полярность не должна быть нарушена.
• Температурный режим: температура в месте соединения провода с термопарой не должна превышать допустимый рабочий диапазон.
• Выбор сечения: для стрелочных приборов рекомендуется провод с большим сечением, чтобы снизить сопротивление и не влиять на показания. При большой длине используют многожильные провода для удобства монтажа.

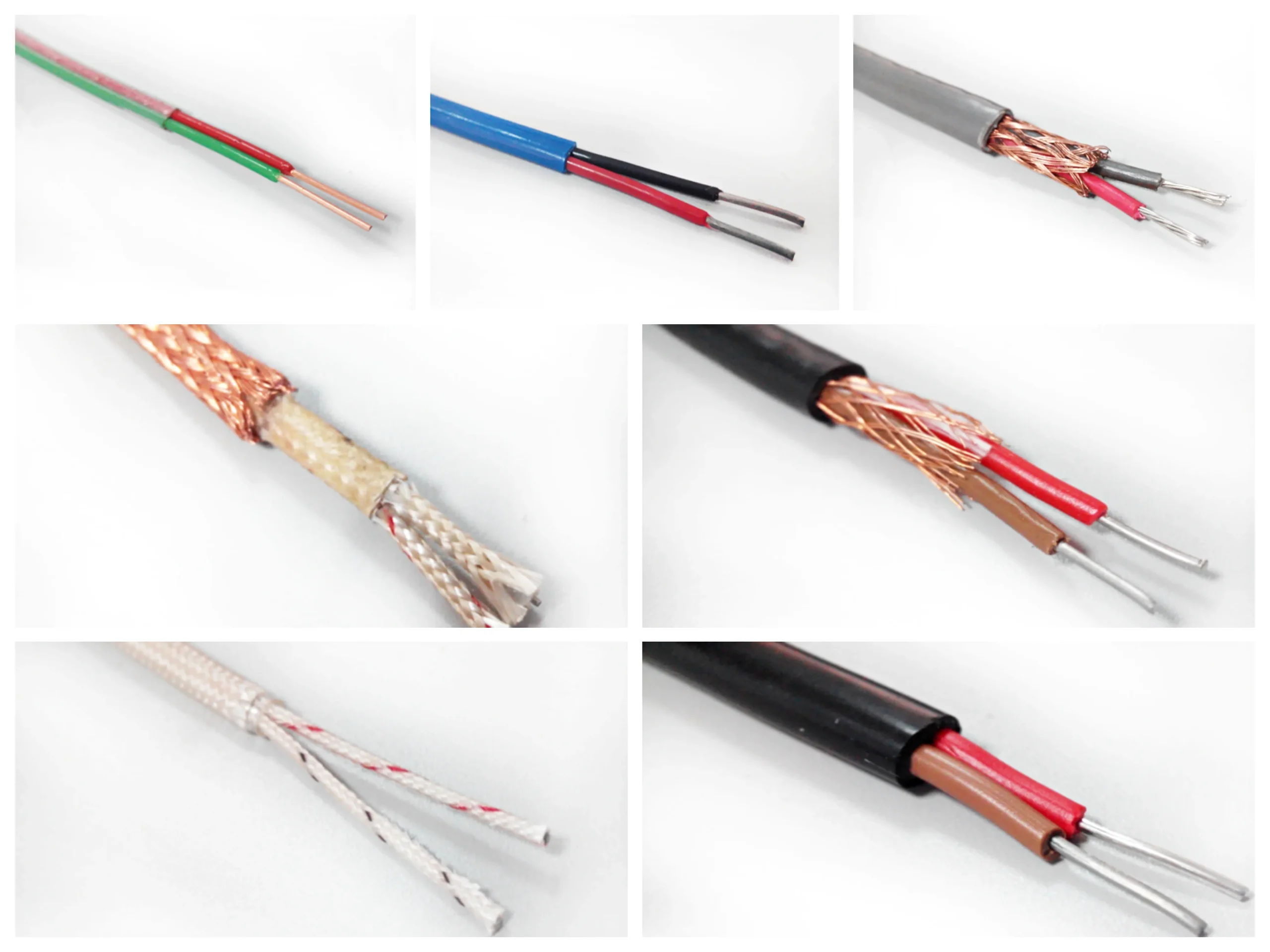

3. Классификация компенсационных проводов

3.1 Удлиняющие провода

• NX (никремсиль‑нисиль)

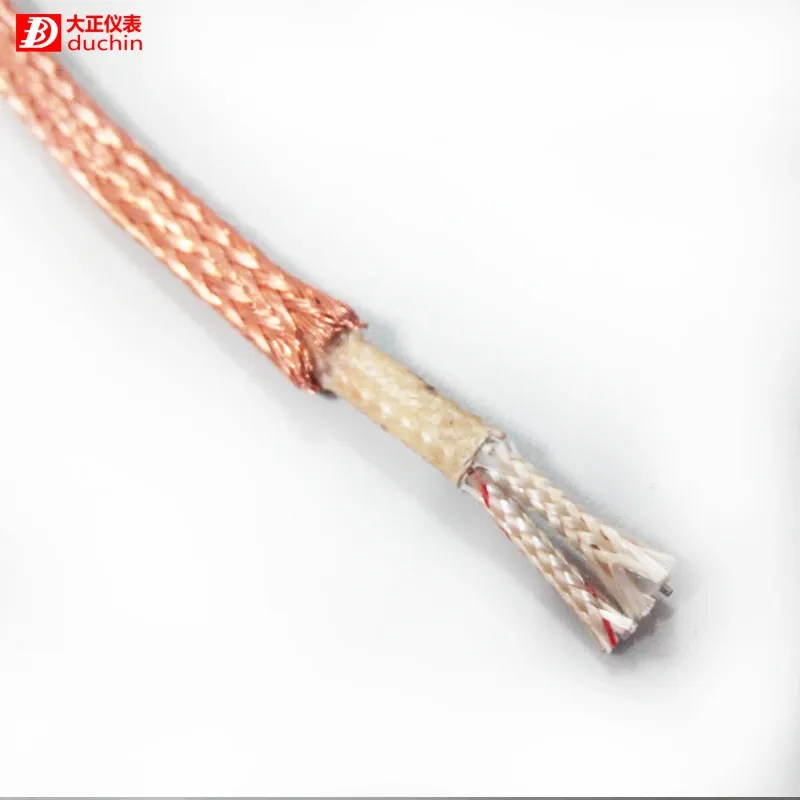

• KX (нихром‑никель‑кремний)
• EX (нихром‑медно‑никелевый 45)
• JX (железо‑медно‑никелевый 45)
• TX (медь‑медно‑никелевый 45)

3.2 Компенсационные провода

• SC, RC (медь‑медно‑никелевый 0,6)

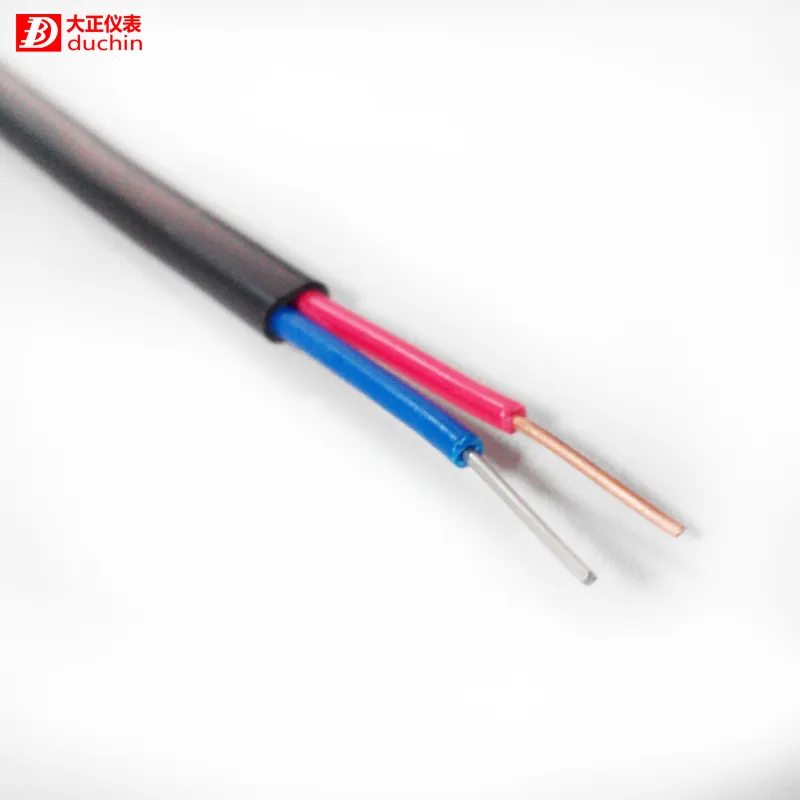

• KC (медь‑медно‑никелевый 40)
• NC (железо‑медно‑никелевый) и др.

4. Обязательные свойства компенсационных проводов

• Стабильные термоэлектрические характеристики
• Хорошая электроизоляция и длительный срок службы
• Гибкость и устойчивость к изгибам, удобство монтажа
• Надёжный материал оболочки с устойчивостью к повышенным и пониженным температурам

Заключение
