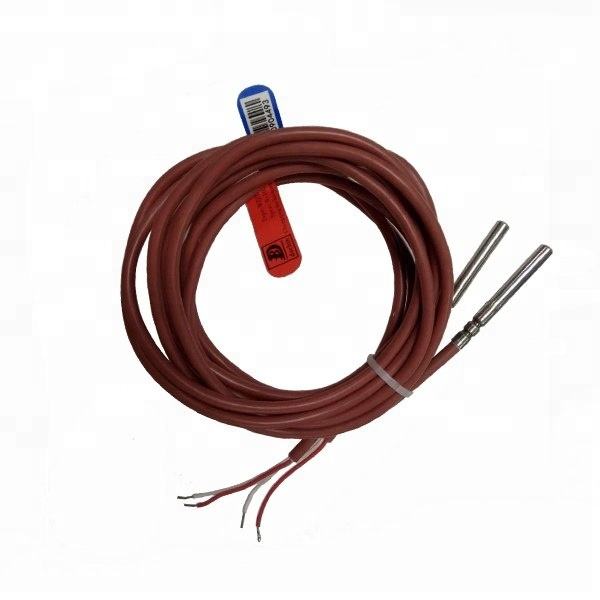

Датчик температуры для теплосчетчика PT1000

1. Общее описание

Теплосчетчик – это прибор, предназначенный для измерения и отображения тепловой энергии, выделенной или поглощенной водой при прохождении через систему теплообмена.

Теплосчетчик обычно состоит из трех элементов: расходного датчика, пары согласованных датчиков температуры и вычислительного блока. По конструкции они делятся на моноблочные и секционные типы.

На основе сигнала расхода от расходомера, сигналов температуры подающей и обратной воды от пары датчиков, а также времени протекания воды, вычислительный блок рассчитывает и отображает количество тепловой энергии, выделенной или поглощенной системой.

В Китае пилотный проект «оплаты тепла по показаниям счетчиков» начался в 1996 году.В 2000 году был принят первый отраслевой стандарт «Теплосчетчики» (CJ128), а в 2006 году – «Меры по внедрению учета тепловой энергии».

Министр строительства Китая предписал, чтобы во всех новых жилых и общественных зданиях (после 2000 г.) использовалась система отопления «одна квартира – один счетчик».При реконструкции старого жилого фонда также обязательно внедряется поквартирный учет тепла.В связи с этим теплосчетчики получили мощный импульс для развития.

Датчик температуры для теплосчетчика – один из ключевых узлов теплосчетчика.Эта новая разработка нашей компании была создана в 2010 году на основе собственной производственной линии с использованием передовых технологий, опираясь на почти 20-летний опыт производства контрольно-измерительных приборов.

Изменение температуры горячей воды до и после отопительного прибора – критический параметр для расчета потребленного тепла.Поскольку эта разница очень мала, теплосчетчики предъявляют высокие требования к точности и чувствительности датчиков.

Два датчика, установленные на входе и выходе одного отопителя, должны проходить калибровку и согласование перед использованием, их относительная погрешность должна быть менее 0,1℃.

Платиновые терморезисторы обеспечивают наивысшую точность измерений, поэтому являются оптимальным выбором для теплосчетчиков.Для повышения разрешающей способности и снижения влияния сопротивления проводов обычно используется Pt1000.

2. Конструкция и классификация

Датчики температуры для теплосчетчиков состоят из пяти частей:чувствительный элемент, изоляционный материал, защитная оболочка, монтажное крепление и соединительное устройство.

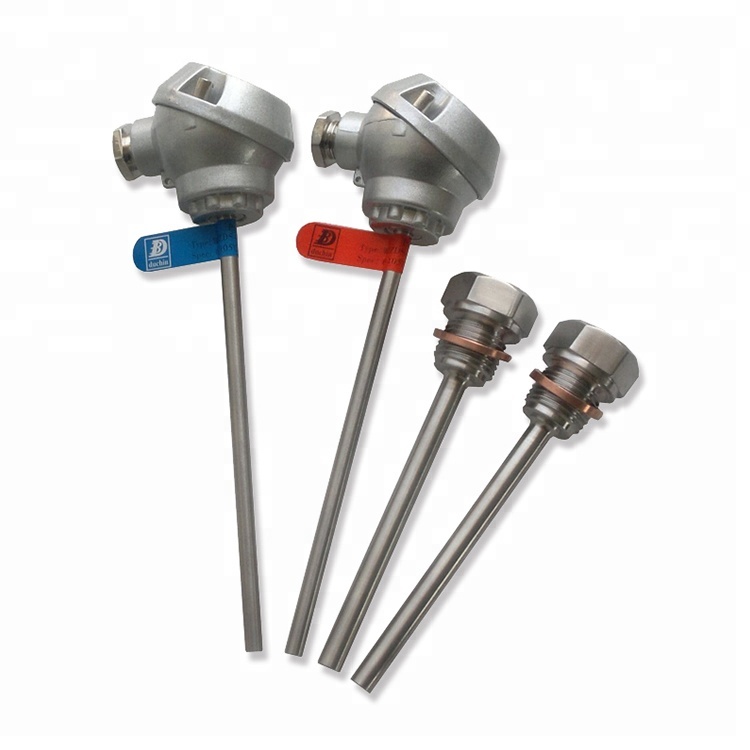

По конструкции и назначению они делятся на три типа:

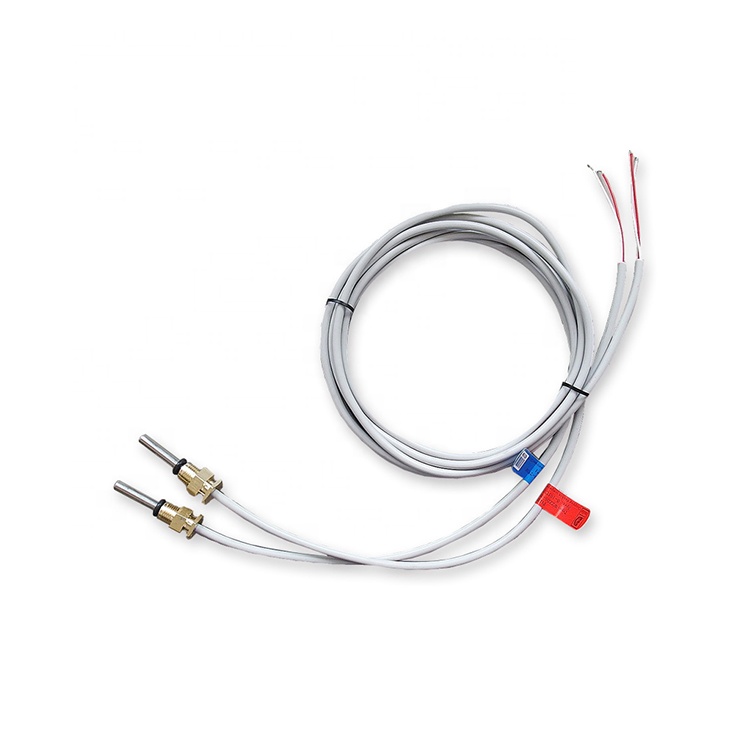

Датчик температуры типа DSСамый массовый тип для квартирных теплосчетчиков.Устанавливается непосредственно в трубу горячей воды, имеет подвижную наружную резьбу M10×1 и жесткий кабель.Подходит для малых труб DN15, DN20, DN25.
