Вольфрам-рениевые термопары Термопары для вакуумных печей

Вольфрам-рениевые термопары являются самыми жаростойкими металлическими термопарами в настоящее время. Они в основном применяются в условиях вакуума, водорода и инертных газов, максимальная рабочая температура достигает 2300 ℃.

Они обладают хорошей линейностью термоэлектрических характеристик, высокой термо-ЭДС, высокой рабочей температурой и доступной ценой.Выпускаются типы WRe5-WRe26 (тип C) и WRe3-WRe25 (тип D), классы точности — 1,0% и 0,5%.

Наша компания стала одной из первых в Китае, кто начал продвигать и применять вольфрам-рениевые термопары с 1997 года, и является одним из ведущих предприятий по их производству. По объему производства и доле рынка мы занимаем лидирующие позиции в отрасли.Мы участвовали в разработке государственного стандарта «Вольфрам-рениевые термопроволоки и термоэлектрические таблицы» и отраслевого стандарта «Технические условия на вольфрам-рениевые термопары».

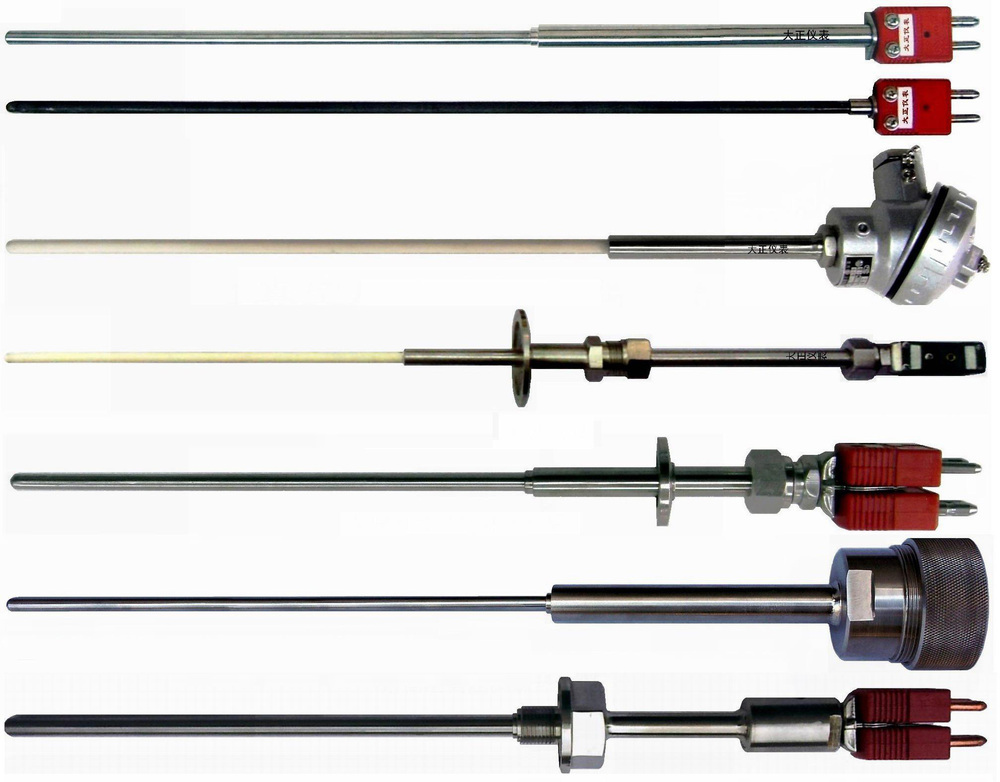

Производимые нами вольфрам-рениевые термопары оснащены защитными трубками из специальных материалов — молибдена, тантала, вольфрама и корунда, плотно заполнены высокотемпературными изоляционными материалами, рассчитанными на соответствующую температуру, и герметизированы в вакуумной среде.

Особенно стоит отметить наши жаростойкие и высоконапорные вольфрам-рениевые термопары, выдерживающие температуру выше 1900 ℃ и давление свыше 6 МПа — они были впервые успешно разработаны в Китае. Патент на данное решение подан 10 декабря 2012 года (патент № ZL 2012 2 0676417.6).

Наши двухслойные термопары (корунд + молибден) могут работать также в окисляющих средах при температурах до 1600 ℃, что создает технические предпосылки для замены благородных металлических термопар вольфрам-рениевыми в большинстве применений.

В настоящее время основная область применения вольфрам-рениевых термопар — вакуумные печи.«Вакуум» — это состояние, при котором давление в замкнутом пространстве ниже атмосферного.Стандартное атмосферное давление составляет 101325 Па.

Низкий вакуум: 10⁵ ~ 10² Па

Средний вакуум: 10² ~ 10⁻¹ Па

Высокий вакуум: 10⁻¹ ~ 10⁻⁵ Па

Сверхвысокий вакуум: < 10⁻⁵ Па

К вольфрам-рениевым термопарам для вакуумных печей предъявляются очень высокие требования по герметичности. Наша компания применяет специальную обработку, чтобы гарантировать, что скорость утечки термопары внутри печи ниже общей скорости повышения давления системы.

Обозначение типов вольфрам-рениевых термопар приведено в документе «Методы маркировки термопар и термометров сопротивления».

Основные технические параметры для подбора представлены в таблице ниже:
