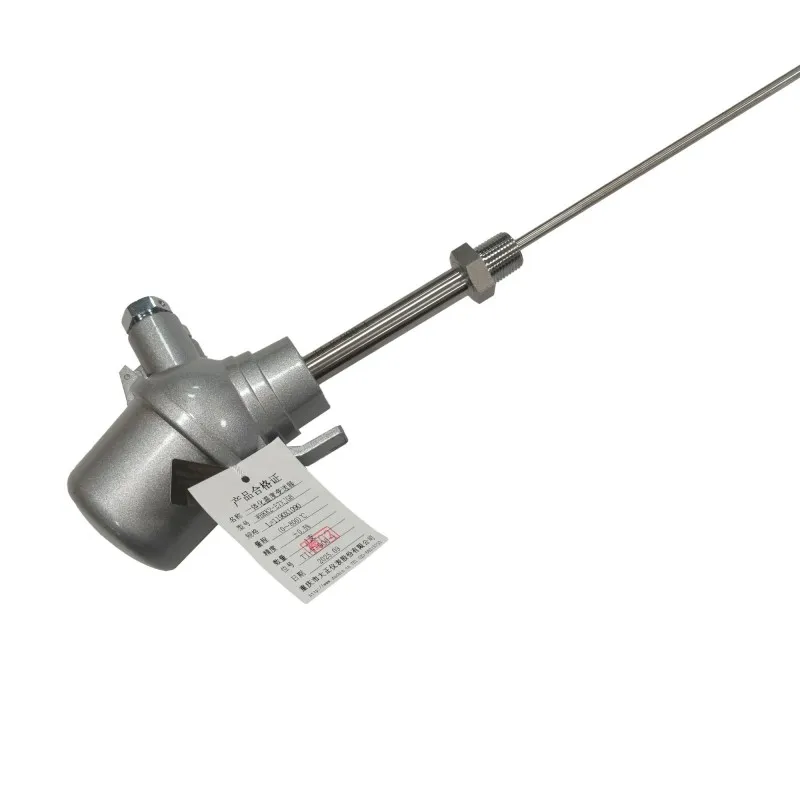

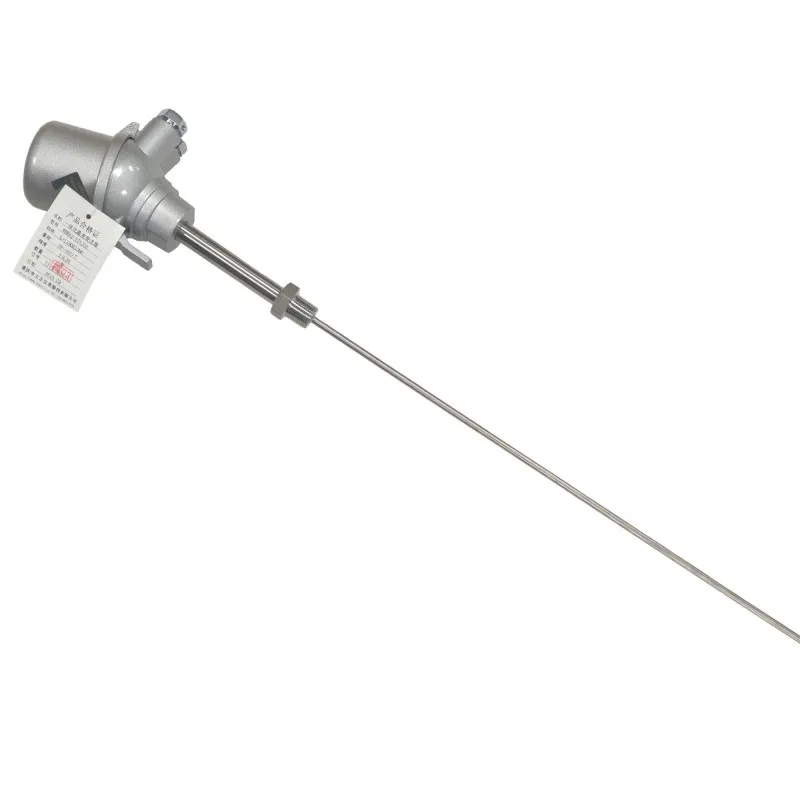

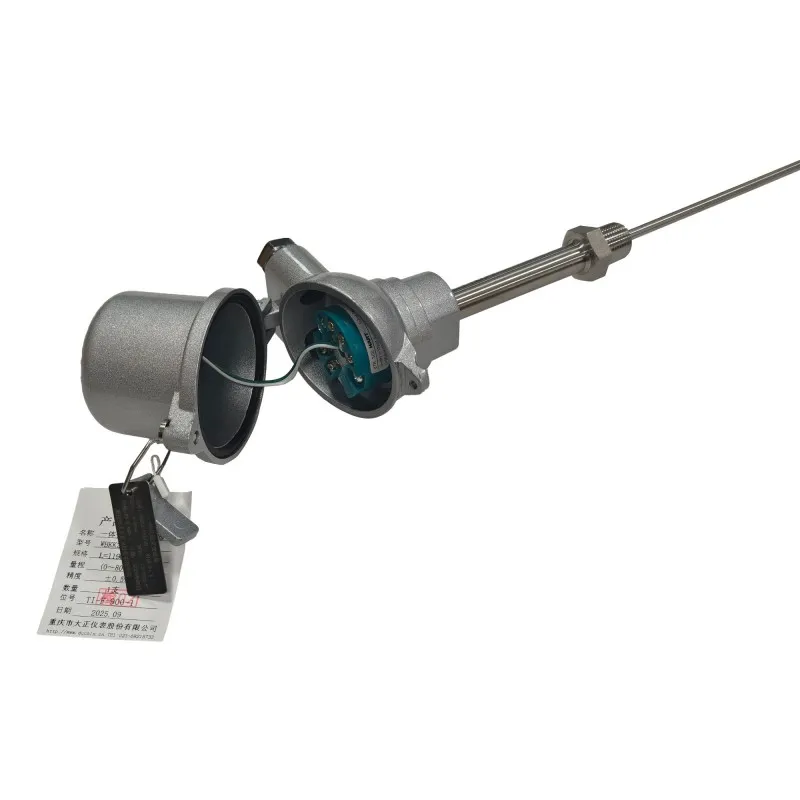

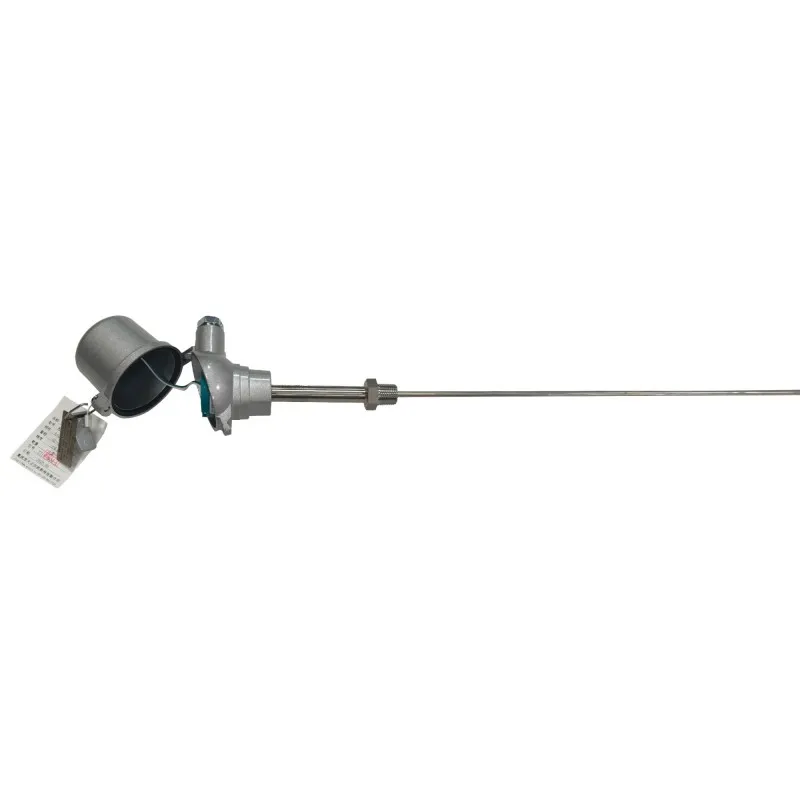

Интегрированная термопара с выходным сигналом 4-20 мА для промышленной автоматизации
Интегрированная термопара с выходным сигналом 4-20 мА — это специализированный температурный датчик, объединяющий функции измерения, преобразования и передачи сигнала.
Описание
маркер
Описание оборудования
Интегрированная термопара с выходным сигналом 4-20 мА — это специализированный температурный датчик, объединяющий функции измерения, преобразования и передачи сигнала. Ключевое преимущество заключается в прямом преобразовании термо-ЭДС термопары в стандартный токовый сигнал 4-20 мА без необходимости использования внешнего преобразователя. Это обеспечивает совместимость с системами удаленного измерения температуры и промышленной автоматики, находя широкое применение в нефтехимической, металлургической, энергетической отраслях, а также в системах «умного» производства.
Параметры продукции
| Параметр | Характеристики |
| Наименование изделия | Термопара типа K (материал: Хромель-Алюмель) |
| Тип (градуировка) | K (NiCr-NiSi, Хромель-Алюмель) |
| Диапазон измерений | -40°C ~ 1200°C (длительная работа); кратковременно до 1300°C |
| Класс точности | II (погрешность: ±2.5°C или ±0.75%t) |
| Время теплового отклика | Открытый зонд: ≤5 с; с защитной гильзой: ≤30 с (зависит от толщины гильзы) |
| Сопротивление изоляции | При комнатной температуре: ≥100 МОм (обеспечивает отсутствие помех из-за утечек) |
Особенности продукции
Опциональные защитные гильзы: из нержавеющей стали 316L (стойкой к кислотам и щелочам), из корунда (термостойкость до 1200°C) и другие — для адаптации к различным средам и температурным условиям.
Поддержка индивидуальных опций: большая длина погружной части, взрывозащищенное исполнение, быстроразъемные соединения и другие — для соответствия требованиям крупногабаритного оборудования или особых условий монтажа.
Экономичность: Материал хромель-алюмель имеет низкую стоимость. Цена таких термопар более чем на 80% ниже, чем у термопар из благородных металлов (например, типа S), что делает их оптимальными для массового применения.
